Оружие MW2 in Real Life. Часть 1.

К сожалению в игре не указано, какая модификация винтовки используется. Судя по картинкам, таки F1.

Калибр: 5.56mm NATO (.223rem)

Тип автоматики: Полусвободный затвор с рычажным замедлением

Длина оружия: 757 мм

Длина ствола: 488 мм

Вес: 3.61 кг с пустым магазином

Емкость магазина: 25 патронов

Начальная скорость пули: 960 м/с

Темп стрельбы: 900-1000 выстрелов в минуту

Эффективная дальность стрельбы: 300 метров

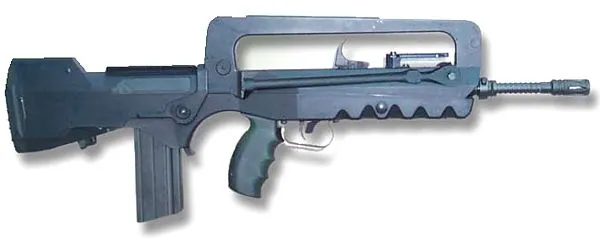

Аббревиатура FAMAS обозначает Fusil d'Assaut de la Manufacture d'Armes de St-Etienne (то есть Штурмовая винтовка разработки MAS - Оружейного предприятия в Сент-Этьене). В 1969 году во Франции было принято решение о создании новой штурмовой винтовки калибра 5.56мм, которая должна заменить в войсках самозарядные винтовки MAS Mle.49/56 калибра 7.5мм, 9мм пистолеты-пулеметы MAT-49 и 7.5мм ручные пулеметы MAC Mle.1929. Разработка новой винтовки была поручена арсеналу в городе Сент-Этьен, руководителем и главным конструктором стал Поль Телле (Paul Tellie). Первые прототипы новой винтовки были созданы к 1971 году, а в 1972-73 годах они начали проходить тестирование во французской армии. В то же время, для того чтобы получить на вооружение оружие калибра 5.56мм, Франция принимает на вооружение штурмовые винтовки SIG SG-540 швейцарской разработки, выпускавшиеся по лицензии на оружейных заводах Manurhine. В 1978 году винтовка FAMAS в варианте F1 была принята на вооружение во Франции, а в 1980 году она впервые была показана на параде, где ею были вооружены солдаты воздушно-десантных войск Франции. По мере производства винтовка FAMAS стала основным индивидуальным стрелковым оружием в ВС Франции, общий объем производства составил порядка 400 000 штук, из них небольшое количество было поставлено на экспорт, в том числе - в Объединенные Арабские Эмираты. В начале 1990х годов французский оружейный концерн GIAT Industries (производитель FAMAS), начал разработку усовершенствованного образца, названного FAMAS G1. Новый вариант винтовки получил увеличенную спусковую скобу и несколько измененное цевье. К 1994 году на основе FAMAS G1 был разработан вариант FAMAS G2, главным отличием которого стал измененный приемник магазинов, рассчитанный не на старые "родные" магазины от FAMAS, на на стандартизованные в рамках НАТО магазины от винтовки М16, имеющие стандартную емкость в 30 патронов (эти магазины имеют отличную от ранних FAMAS-овских конструкцию защелки и невзаимозаменяемы с ними). В 1995 году ВМФ Франции закупил первую партию новых винтовок FAMAS G2, чуть позже их стала получать на вооружение и Французская Армия. Эти винтовки также предлагаются на экспорт. В конце 1990х годов во Франции была начата программа FELIN, предназначенная для создания комплекса вооружения пехотинца 21 века. В рамках данной программы несколько модифицированную винтовку FAMAS G2 оснастили различным оборудованием, включающим в себя электронные дневной и ночной прицелы, лазерный дальномер, датчики состояния оружия, а также систему передачи данных (включая и картинку с прицела) на нашлемный дисплей солдата и далее в носимый компьютер или вверх по командной цепочке.

На основе базовой конструкции винтовки FAMAS G2 создан ряд модификаций, включающих: FAMAS G2 Commando с укороченным до 405 мм стволом, FAMAS G2 SMG (пистолет-пулемет) с еще более коротким стволом и укороченным цевьем, вариант FAMAS G2 со стандартной направляющей типа Picatinny вместо рукоятки для переноски и вариант FAMAS G2 Sniper с удлиненным стволом длиной 650 мм и оптикой.

Винтовки FAMAS использовались в различных операциях, включая "Бурю в пустыне" 1991 года и миротворческие операции середины-конца 1990х, где проявили себя надежным и удобным оружием.

Техническое описание штурмовой винтовки FAMAS

Винтовка FAMAS во всех модификациях имеет конфигурацию буллпап (магазин и патронник расположены позади спускового крючка и пистолетной рукоятки управления огнем). FAMAS использует довольно редкую схему автоматики со свободным затвором, имеющим замедлитель открытия в виде рычага. Данная схема в модифицированном виде заимствована Полем Телле из французского единого пулемета AAT-52 образца 1952 года, а исходно была разработана венгром Полем де Кирали (Paul de Kiraly) в конце 1930х годов.

Затворная группа FAMAS состоит из двух частей - более легкого собственно затвора и более тяжелой затворной рамы. На затворе установлен двуплечий рычаг, своим нижним плечом при переднем (закрытом) положении затвора упирающийся в специальный поперечный штифт в ствольной коробке, а верхним - в затворную раму. При выстреле пороховые газы давят на дно гильзы, заставляя ее двигаться назад в патроннике, и давить на зеркало затвора. При этом нижнее плечо рычага упирается в неподвижный штифт, а верхнее передает движение массивной затворной раме. За счет разницы плеч в первый момент после выстрела сам затвор движется медленно, а разгоняется в основном затворная рама. К тому моменту когда давление в патроннике спадает до безопасного, рычаг-замедлитель выходит из зацепления со штифтом, и дальше затвор с затворной рамой движутся вместе, с одной скоростью, сжимая возвратную пружину. При этом извлекается и выбрасывается стреляная гильза, а на обратном ходе затворной группы подается новый патрон. Рычаг-замедлитель также служит предохранителем от выстрела при незакрытом затворе, так как он при повороте из исходного положения отводит назад ударник и блокирует его до постановки затворной группы в закрытое положение. Еще одна особенность затвора FAMAS - это то, что он имеет два симметричных гнезда для экстрактора, а сам экстрактор после неполной разборки может быть переставлен на правую или левую сторону. В сочетании с подпружиненным плунжерным эжектором, расположенным по оси затвора ниже ударника, и двумя окнами для выброса гильз на обоих сторонах оружия, это позволяет быстро переделывать FAMAS для экстракции гильз на любую сторону. Неиспользуемое в данный момент окно для выброса гильз закрывается съемной пластиковой крышкой, служащей также упором для щеки на прикладе. Рукоятка заряжания имеет вид крючка и расположена сверху над стволом, в проеме рукоятки для переноски. При стрельбе рукоятка заряжания неподвижна.

Ствол FAMAS необычен тем, что имеет всего 3 правых нареза с шагом один оборот в 228 миллиметров, что позволяет использовать практически любые патроны калибра 5.56мм - как старые с легкой пулей, типа американских М193, так и новые, с более тяжелой пулей, типа 5.56мм НАТО / М855 / SS109. Пламегаситель может использоваться для метания винтовочных гранат прямо со ствола. Патронник имеет продольные канавки (так называемые канавки Ревелли), облегчающие экстракцию гильз в системах с полусвободным затвором.

Ударно-спусковой механизм FAMAS - курковый, выполнен в виде отдельного быстросъемного модуля. Флажковый предохранитель-переводчик огня расположен внутри спусковой скобы, перед спусковым крючком. Основные режимы - "предохранитель", "одиночные выстрелы", "автоматический огонь". Дополнительно на корпусе УСМ позади магазина имеется переключатель, включающий или выключающий дополнительный механизм стрельбы очередями с отсечкой по 3 патрона.

Ствольная коробка FAMAS достаточно компактна, большая часть деталей корпуса оружия, включая цевье, приклад, корпус УСМ и рукоятку для переноски, выполнены из пластика. Прицельные приспособления в виде мушки и диоптрического целика установлены на стволе на специальных стойках, скрытых в рукоятке для переноски. На рукоятке для переноски может крепиться направляющая для оптических прицелов, а на цевье спереди имеются складные легкие сошки из алюминия.

Винтовки FAMAS штатно комплектуются ремнем для переноски и штык-ножом, кроме того, на них возможна установка 40мм подствольного гранатомета М203.

Калибр: 5.56mm NATO

Автоматика: Газовый двигатель с прямым отводом газов, запирание поворотом затвора

Общая длина: 838 мм (приклад раздвинут); 757 мм (приклад полностью сложен)

Длина ствола: 370 мм

Вес: 2.52 кг без магазина и аксессуаров; 3.0 кг со снаряженным магазином на 30 патронов

Емкость магазина: 20 или 30 патронов штатно

Темп стрельбы: 700 - 950 выстрелов в минуту

Максимальная эффективная дальность стрельбы: 360 метров

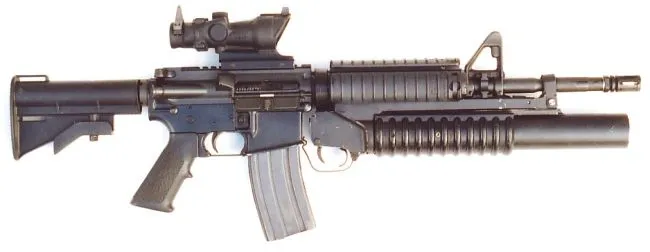

Фирма Colt разрабатывала карабины (варианты с укороченным стволом) на базе винтовок семейства AR-15 / M16 с конца 1960х годов. Часть из этих карабинов, в частности Colt CAR-15 Commando, XM-177E, поступили на вооружение некоторых подразделений Вооруженных Сил США, а также поставлялись на экспорт (в том числе в Израиль). К началу девяностых годов старая идея о замене в войсках пистолетов (Беретта М9) и устаревших пистолетов-пулеметов М3А1 на единый, более эффективный образец оружия, снова проросла в головах американских военных, в результате чего на вооружение ВС США в 1994 году был принят автоматический карабин Colt model 720 калибра 5.56мм НАТО под обозначением М4. Новый карабин в первую очередь предполагался для вооружения экипажей боевых машин, расчетов техники, клерков - короче всех тех, кому по штату не положена полноценная винтовка М16А2. Однако вскоре Командование Специальных Операций США (US Special Operations Command, US SOCOM) обратило внимание на М4 как на возможный единый образец автомата для всех сил Спец. Операций в США.

Карабин М4, по сути, являлся винтовкой М16А2 с укороченным стволом и телескопическим прикладом. В 1996 году по заказу сил специальных операций на основе винтовки М16А3 был разработан аналогичный карабин М4А1, отличавшийся возвратом к полностью автоматическому огню вместо режима огня с отсечкой по 3 выстрела. Тогда же для карабинов М4 и М4А1 был принят базовым вариант со съемной рукояткой для переноски, устанавливающейся на интегральную направляющую типа Picatinny rail. На базе карабина М4А1 Центр наземных операций ВМФ США разработал специальный набор компонент, названный SOPMOD M4 kit. Этот набор имеет в качестве ядра карабин М4А1 с цевьем типа RIS (Rail Interface System - интерфейсная система направляющих). На направляющую Picatinny на ствольной коробке карабина, и на направляющие на цевье RIS могут крепиться следующие элементы комплекта: прицелы - оптический 4Х кратный ACOG, коллиматорный ("красная точка") ACOG, открытый съемный диоптрический прицел; лазерные целеуказатели видимого и инфракрасного диапазона; ночные прицелы; фонари; передняя рукоятка; модифицированный 40мм гранатомет М203 с укороченным стволом и улучшенным прицелом. Кроме того, в комплект входит быстросъемный глушитель, надеваемый прямо на штатный пламегаситель карабина. Новый карабин поступил на вооружение всех сил Спец Операций США.

Отдельно нужно отметить, что в отличие от более ранних карабинов фирмы Кольт на базе M16, карабины M4 и М4А1 могут оснащаться штатным штык-ножом М9 от винтовки М16А2, устанавливаемым на пламегаситель и специальный прилив под газовой камерой.

Нужно заметить, что опыт противотеррористической кампании США в Афганистане в 2002 году принес не самые лучшие отзывы о М4А1. Во первых, укороченный ствол привел к снижению скорости пули, и, как следствие, к снижению эффективной дальности огня. Во вторых, ствол и цевье карабина очень быстро перегреваются при стрельбе. В третьих, укорочение ствола и перенос газоотводного отверстия в зону более высоких (по сравнению с М16А2) давлений привел к росту темпа стрельбы, увеличению износа деталей и общему снижению надежности системы. В теченеи последних нескольких лет в США ведутся активные дискуссии о желательности или даже необходимости замены карабинов М4 и М4А1 на более надежный и эффективный образец, однако командование Вооруженных сил США (в отличие от многих солдат "в поле"), судя по всему. пока не считает подобный дорогостоящий шаг оправданным.

Техническое описание.

Карабин М4 отличается от винтовки М16А2 только укороченным стволом с соответственно укороченным цевьем, и телескопическим выдвижным прикладом, имеющим 4 фиксированных положения. Карабин М4А1 является аналогичной модификацией винтовки М16А3, поэтому их устройство полностью идентично устройству соответствующих винтовок семейства М16, которое будет описано далее.

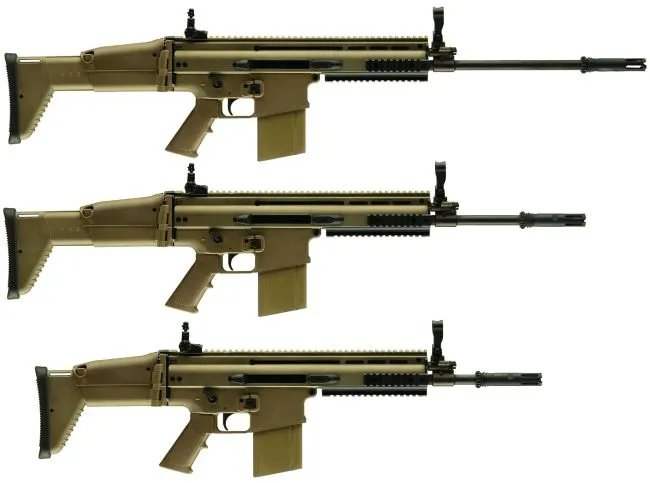

Калибр: 7.62x51 NATO базовый, 7.62x39 M43 и другие опционально.

Длина (в стандартной конфигурации): 997 мм (max) / 770 мм (min)

Длина ствола: 330 мм (CQC), 406 мм (Std), 508 мм (LB)

Вес: 3.86 кг без патронов

Темп стрельбы: 600 выстрелов в минуту

Магазин: 20 патронов (7.62x51 NATO), 30 патронов (7.62x39 M43)

В конце 2003 года Командование Сил Специальных Операций США (US Special Operations Command - US SOCOM) опубликовало запрос производителям оружия на новую модульную штурмовую винтовку для бойцов US SOCOM, обозначенную как SOF Combat Assault Rifle - SCAR (боевая штурмовая винтовка для сил спец. операций). Этот запрос содержал требования, отличавшиеся от требований, выдвинутых чуть ранее Армией США к новой перспективной штурмовой винтовке XM8, в настоящее время разрабатываемой для США немецкой компанией Heckler-Koch. После практически годового конкурса в декабре 2004 года командование US SOCOM официально объявило, что в конкурсе SCAR победила система, представленная американским подразделением знаменитой бельгийской компании FN Herstal - FNH USA Inc. В середине 2005 года новые винтовки, получившие официальные обозначения Mark 16 / Mk.16 SCAR-L и Mark 17 / Mk.17 SCAR-H. Они уже поступают в действующие части американского спецназа в Ираке и Афганистане. Предполагается, что в обозримом будущем винтовки Mk.16 и Mk.17 заменят на вооружении американского спецназа такие "старые" системы как 5.56мм карабины M4 и винтовки M16, а также 7.62мм винтовки M14 и Mk. 25 (снайперская).

Стрелковая система SCAR включает в себя два базовых варианта оружия - "легкую" винтовку Mk.16 SCAR-L (Light) и "тяжелую" винтовку Mk.17 SCAR-H (Heavy). Главными различиями между SCAR-L и SCAR-H станут используемые боеприпасы - винтовки SCAR-L рассчитаны только на патроны калибра 5.56х45мм НАТО (как с обычными пулями М855, так и с более тяжелыми пулями Mk.262). Винтовки SCAR-H в качестве базового боеприпаса будут использовать значительно более мощный патрон 7.62х51мм НАТО, с возможностью, после замены необходимых компонент (затвор, ствол, нижняя часть ствольной коробки с приемником магазинов) использовать и другие патроны. В список "дополнительных" калибров для винтовок SCAR-H пока входит только советский патрон 7.62х39 М43, причем с данным патроном винтовка SCAR-H должна использовать магазины от автоматов Калашникова АК/АКМ. В обоих базовых конфигурациях винтовки SCAR должны иметь три возможных конфигурации - стандартную "S" (Standard), укороченную для ближнего боя "CQC" (Close Quarters Combat) и снайперскую "SV" (Sniper Variant). Смена варианта будет осуществляться в условиях базы путем замены ствола силами самого бойца или оружейника подразделения. Во всех вариантах винтовки SCAR будут иметь одинаковое устройство, одни и те же органы управления, те же процедуры обслуживания, ремонта и чистки, максимально возможную взаимозаменяемость деталей и аксессуаров. Взаимозаменяемость деталей межу вариантами винтовок составит о 90%. Такая модульная система обеспечит американский спецназ максимально гибким оружием, легко адаптируемым к любой поставленной задаче, от ближнего боя в городе до решения задач снайперской стрельбы на средних дальностях (порядка 500-600 метров).

Винтовки FN SCAR имеют автоматику с газоотводным двигателем, с коротким ходом отдельного от затворной рамы газового поршня, размещенного в газоотводном блоке на стволе. Поворотный затвор имеет три боевых упора, запирание осуществляется за казенную часть ствола. Ствольная коробка состоит из двух половин - верхней, в которой установлены ствол и затворная группа, и нижней, в которой выполнены приемник магазина и модуль ударно-спускового механизма. Нижняя половина ствольной коробки выполнена из полимера, верхняя - из алюминия. Половины соединяются между собой двумя поперечными штифтами в передней и задней части. Стволы сменные, крепятся к верхней половине ствольной коробки двумя поперечными болтами. Замена ствола требует минимума инструментов и занимает несколько минут. Ударно-спусковой механизм имеет двусторонний рычажок переводчика режимов огня / предохранителя, обеспечивающий стрельбу одиночными выстрелами или очередями. Ограничитель длины очереди в УСМ FN SCAR не предусмотрен. Рукоятка взведения затвора может устанавливаться как на левую, так и на правую сторону оружия, для чего на обеих сторонах верхней части ствольной коробки имеются соответствующие прорези. В винтовке предусмотрен механизм затворной задержки, останавливающий затвор в открытом положении по израсходовании всех патронов в магазине. Выключение затворной задержки осуществляется кнопкой на левой стороне оружия, над приемником магазинов. Кнопка фиксатора магазина выполнена на обеих сторонах оружия. Выброс гильз осуществляется через окно на правой стороне ствольной коробки, позади которого расположен отражатель стреляных гильз, позволяющий стрелять из винтовки с левого плеча. На верхней поверхности ствольной коробки, а также на цевье по бокам и снизу расположены направляющие типа Picatinny rail для крепления прицельных приспособлений и других аксессуаров. Винтовка штатно комплектуется съемными открытыми прицельными приспособлениями, состоящими из складного регулируемого по дальности диоптрического целика, и складной же мушки. Кроме того, на винтовку могут устанавливаться любые дневные или ночные прицелы с соответствующими кронштейнами. Приклад у всех вариантов винтовки FN SCAR складной вбок. Он выполнен из пластика и допускает регулировку по длине для адаптации под каждого конкретного стрелка. Дополнительные аксессуары включают в себя новый 40мм подствольный гранатомет и съемную переднюю рукоятку, внутри котой расположена небольшая двуногая сошка для стрельбы лежа с упора.

Калибр: 5,56x45 NATO

Длина: 720 мм

Длина ствола: 460 мм

Вес: 3,27 кг без магазина

Магазин: 30 патронов

Темп стрельбы: 750 - 900 выстрелов в минуту

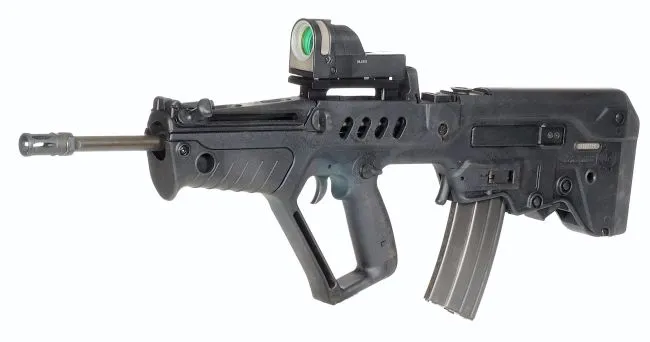

В 1991 году в Израиле была начата разработка нового перспективного семейства индивидуального стрелкового оружия, призванного заменить в Армии Обороны Израиля (АОИ или Цахал) устаревающие автоматы M16, CAR-15 и Galil. Разработка нового оружия была поручена государственной компании Israel Military Industries (IMI, в настоящее время это частная компания IWI - Israeli Weapons Industries Ltd), и велась в тесном сотрудничестве с израильскими военными. Новая винтовка впервые была показана публике в 1998 году, и получила обозначение Tavor TAR-21 (Tavor Assault Rifle, 21). Слово Tavor обозначает не более чем гору Фавор в Галилее, а индекс 21 обозначал нацеленность оружия в 21 век. Оружие серии Tavor широко испытывалось в подразделениях АОИ в конце 1990х - начале 2000х годов; в настоящий момент (середина 2007 года) на вооружении Цахала имеется уже достаточно значительное количество автоматов Тавор, однако нужно заметить, что его освоение шло с задержками. Кроме Израиля, автоматыTavor TAR-21 имеются на вооружении сил специального назначения армий Индии и Грузии.

Семейство стрелкового оружия Tavor TAR-21 состоит из нескольких образцов, построенных на основе одной общей базовой конструкции, и включает в себя: стандартную штурмовую винтовку (автомат) TAR-21 со стволом 460 мм, укороченный автомат TAR C21 "Commando" со стволом длиной 360 мм, субкомпактный автомат (фактически - пистолет-пулемет или PDW калибра 5.56мм) TAR M21 "Micro-Tavor" со стволом всего 330 мм и снайперскую винтовку с оптическим прицелом и сошками STAR-21 "Sniper Tavor". Вариант Micro-Tavor также может переделываться под пистолетный патрон 9х19мм путем замены ствола, затворной группы и установки специального адаптера в приемник для магазинов.

Специально для гражданского рынка IWI также выпускает только самозарядный вариант, который поставляется на экспорт в страны Европы и Канаду.

Tavor TAR-21 является автоматическим оружием с магазинным питанием, воздушным охлаждением ствола и газовым двигателем автоматики, построенным по конфигурации буллпап (магазин и патронник находятся позади пистолетной рукоятки и спускового крючка, в прикладе).

Корпус оружия практически полностью выполнен из ударопрочного пластика, зацело с пистолетной рукояткой и спусковой скобой. В необходимых местах он усилен стальными вставками. Газоотводный узел находится над стволом и полностью скрыт корпусом оружия. Газовый поршень имеет длинный рабочий ход и жестко зафиксирован на затворной раме. Затвор поворотный, запирается за ствол на 7 боевых упоров. Выбрасыватель и отражатель закреплены на затворе, и для автоматов предусмотрены два взаимозаменяемых варианта затворов, обеспечивающих выброс стреляных гильз на правую или на левую сторону оружия, для чего в корпусе оружия сделаны два окна для выброса стреляных гильз. Затворная рама движется внутри корпуса на одном направляющем стержне, над ним располагается возвратная пружина, частично скрытая внутри полого штока газового поршня. Рукоятка заряжания обычно расположена слева над цевьем, но вырезы под нее сделаны с обеих сторон оружия и она может быть установлена как слева, так и справа. При стрельбе рукоятка остается неподвижной.

Ударно-спусковой механизм Tavor TAR-21 - вполне традиционный, курковый, расположен в прикладе. Двусторонний предохранитель - переводчик режимов огня расположен на корпусе оружия над пистолетной рукояткой и обеспечивает 2 режима огня - одиночные выстрелы и очереди произвольной длины. Увеличенная спусковая скоба охватывает всю руку стрелка. Автоматы серии Micro-Tavor имеют традиционную спусковую скобу небольшого размера и цевье измененной формы.

Доступ ко всем внутренним механизмам Tavor TAR-21 для осмотра и разборки осуществляется при помощи затыльника приклада, откидывающегося на шарнире вниз.

Питание Tavor TAR-21 осуществляется из магазинов от винтовки М16, стандартной емкостью 30 или 20 патронов.

Ранние варианты Tavor TAR-21 открытых прицельных приспособлений не имели; в настоящее время все автоматы комплектуются складными мушкой и регулируемым целиком. Для Tavor TAR-21 штатным исходно считался достаточно "продвинутый" (и дорогой) коллиматорный прицел ITL MARS Израильской разработки, включающий в себя еще и лазерный целеуказатель (ЛЦУ). При необходимости действий в темноте позади прицела MARS устанавливается специальный прибор ночного видения ITL Mini N/SEAS. На автоматах более поздних выпусков устанавливается более простой и дешевый коллиматорный прицел Meprolight, не имеющий ЛЦУ.

Автоматы серии Tavor TAR-21 со стандартным стволом могут комплектоваться подствольным 40мм гранатометом М203 американской разработки, на ствол автоматов возможна установка специального глушителя звуков выстрела, также выпускаемого IWI.

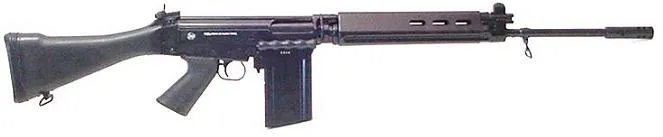

Калибр: 7,62mm NATO (7.62x51)

Длина: 1100 мм (990 / 736 мм модель "Para")

Длина ствола: 533мм (431 мм модель "Para")

Масса: 4.45 кг без патронов (3.77 кг модель "Para")

Магазин: 20 патронов (30 в роли ручного пулемета)

Темп стрельбы: 650-700 выстрелов в минуту

Винтовка FN FAL (Fusil Autamatique Leger - Легкая Автоматическая Винтовка), разработана фирмой Fabrique Nationale в Эрстале, Бельгия. Разработка новой автоматической винтовки под немецкий промежуточный патрон 7.92х33мм Курц (читай - штурмовой винтовки) была начата компанией ФН в 1946 году и велась параллельно с созданием винтовки под "традиционные" винтовочные патроны. Разработкой обеих винтовок руководил известный конструктор, ученик Браунинга Дидьен Сэв (Dieudonne Saive). Винтовка под обычные полноразмерные патроны была выпущена в 1949 году поз обозначением SAFN-49, примерно тогда же появились и первые прототипы новой штурмовой винтовки, созданные уже под новый промежуточный патрон 7х43мм (.280) английской разработки. В 1950 году новые 7мм штурмовые винтовки - бельгийская и английская ЕМ-2 проходят тестирование в США. Американцы признают достоинства конструкции бельгийской винтовки, однако начисто отвергают идею промежуточного патрона - вместо него они создают слегка (на 12 мм) укороченный вариант своего штатного винтовочного патрона .30-06 под обозначением Т65. В рамках только что созданного альянса НАТО начинается программа стандартизации систем стрелкового оружия, и под давлением США в 1953 - 54 годах НАТО принимает как единый новый американский патрон Т65 под обозначением 7.62х51мм НАТО. При этом между США, Бельгией и Англией заключается нечто вроде джентльменского соглашения - в обмен на принятие европейскими странами - участницами НАТО нового американского патрона США примет на вооружение бельгийскую винтовку, модифицированную под новый единый патрон. Как показало недалекое будущее, американцы свою часть договоренности так и не выполнили, в 1957 году приняв на вооружение вместо FN FAL винтовку М14 своей разработки. Тем временем, уже в 1953 году винтовка FN FAL под патрон 7.62мм НАТО была готова к серийному производству. Первой же на вооружение ее приняла Канада под обозначением С1 в 1955 году. В следующем, 1956 году FN FAL принимается на вооружение в Бельгии, в 1957 - в Великобритании (под обозначением L1 SLR), в 1958 - в Австрии под обозначением Stg.58... Всего винтовки FN FAL состояли на вооружении не менее чем 70 стран, включая, кроме вышеупомянутых, Австралию, Аргентину, Бразилию, Израиль, ФРГ, ЮАР и многие другие. Основными производителями FN FAL стали, кроме самой Бельгии, Австрия (компания Steyr), Великобритания (RSAF Enfield и BSA), Австралия (арсенал Lithgow), Бразилия (IMBEL) и еще ряд других стран. В большинстве стран производство винтовок FN FAL прекращено в 1970х - 80х годах и они сняты или снимаются с вооружения, и до сего времени только две страны остаются основными производителями FAL - это Бразилия и, как не удивительно, США. В США существует целый ряд небольших частных фирм, занимающихся сборкой различных модификаций FN FAL на основе списанных в различных странах или вновь произведенных в США комплектов деталей. Одним из наиболее известных американских производителей FAL является фирма DS Arms, выпускающая винтовки как для гражданского, так и для полицейского применения под названием DSA-58 (за основу этих винтовок взят Австрийский вариант FAL - Stg-58). Нужно также отметить, что популярность винтовки FAL в мире могла бы быть еще больше, не откажи бельгийцы в продаже лицензии на нее в ФРГ (видимо, в отместку за недавнюю оккупацию Бельгии, не иначе). В результате немцам, уже было принявшим на вооружение FAL под обозначением G1, пришлось купить лицензию на винтовку испанской фирмы CETME, что привело к появлению на свет главного конкурента FAL - винтовки Heckler - Koch G3.

Винтовки FAL были разработаны и выпускались в 4х основных вариантах: стандартном (заводское обозначение ФН модель 50.00), со складным прикладом (модель 50.64), варианте для десантных войск - с укороченным стволом и складным прикладом (модель 50.63) и в варианте легкого оружия поддержки (ручного пулемета, модель 50.41, также могла обозначаться как FALO или FAL Hbar). В зависимости от места и года выпуска, винтовки FAL могли иметь различную фурнитуру, варианты прицелов, отделку. Во многих странах (особенно в странах Британского содружества) штатные винтовки FAL выпускались в варианте только самозарядных, в других странах они сохраняли возможность ведения огня очередями. Надо сказать, что из-за небольшого собственного веса и значительной мощности патрона эффективность автоматического огня из обычных винтовок FAL была крайне низка. Даже варианты с утяжеленным стволом и сошками, предназначенные для использования в роли ручных пулеметов, заметно уступали по эффективности таким проверенным временем образцам, как, скажем, английский пулемет Bren.

В целом винтовки серии FAL стоят в ряду лучших образцов своего времени. Они были удобны в обращении и обслуживании, достаточно надежны, обладали хорошей эффективностью в самозарядном режиме. К недостаткам этих винтовок можно отнести довольно большую общую длину, малую эффективность автоматического огня и чувствительность к засорению мелким песком и пылью, выявленную в Израиле в ходе арабо - израильской войны 1973 года.

Винтовка FAL - автоматическое оружие, построенное на основе газоотводной автоматики. Винтовка использует схему с коротким рабочим ходом газового поршня, аналогичную принятым в винтовках SAFN-49 и СВТ-40. Газовый поршень расположен над стволом и имеет свою собственную возвратную пружину. Газовая камора оборудована газовым регулятором, позволяющим подстроить автоматику под существующие условия работы оружия или полностью перекрыть газоотводный тракт, что необходимо для запуска со ствола винтовочных гранат. Запирание ствола осуществляется перекосом задней части затвора вниз, за специальный уступ в дне ствольной коробки. Затвор установлен в массивной затворной раме, после выстрела получающей от газового поршня короткий мощный толчок и далее движущейся по инерции, сжимая возвратную пружину. В вариантах с фиксированным прикладом возвратная пружина расположена в прикладе и затворная рама взаимодействует с пружиной при помощи специального длинного узкого хвостовика. В варианте со складным прикладом возвратная пружина располагается в крышке ствольной коробки и действует непосредственно на специально модифицированную затворную раму. Ударно-спусковой механизм (УСМ) вместе с пистолетной рукояткой и затыльником ствольной коробки выполнен в виде отдельного блока, шарнирно присоединенного к ствольной коробке снизу, позади приемника магазинов. Для доступа к узлам и механизмам винтовки этот блок откидывается вниз - вперед после освобождения специальной защелки, расположенной сзади на левой стороне ствольной коробки. Предохранитель - переводчик огня расположен слева на корпусе УСМ, над спусковым крючком, и взаимодействует с шепталом куркового УСМ. Прицельные приспособления как правило включают в себя мушку в намушнике на газовой каморе и диоптрический регулируемый целик в задней части ствольной коробки. В зависимости от страны выпуска детали конструкции и маркировка целика могут отличаться. В Англии часть винтовок L1A1 комплектовалась 4Х кратным оптическим прицелом SUIT (Sighting Unit, Infantry, Trilux) со светящейся прицельной маркой. Практически все варианты винтовок FAL оснащены комбинированным дульным устройством - пламегасителем, используемым также в качестве направляющей для метания винтовочных гранат. Для винтовок FAL используются магазины на 20 патронов, в ряде стран (например, Канаде) для вариантов с утяжеленным стволом (С2), используемых в качестве ручных пулеметов, используются модифицированные магазины от пулеметов Bren L4 калибра 7.62мм НАТО на 30 патронов. Следует отметить, что магазины от винтовок, выпущенных в странах с метрической системой, могут использоваться в винтовках стран с имперской (дюймовой) системой, а вот обратное неверно (то есть английская винтовка L1А1 или канадская С1 могут использовать магазины от бельгийской FAL или австрийской Stg.58, а наоборот уже не получится). Фурнитура (материал приклада, цевья, пистолетной рукоятки) у винтовок FAL различных стран и годов выпуска также может отличаться - они могут быть сделаны из дерева, пластика, металла. Винтовки могут иметь сошки различной конструкции, иногда в сложенном виде заменяющие отсутствующее цевье (как на канадском ручном пулемете С2). Практически все варианты винтовок имеют крепления для ружейного ремня, а большинство - также и крепление для штык-ножа под стволом.

Калибр: 5.56x45mm NATO / M855

Тип: газоотвод с прямым отводом газов в затворную группу

Общая длина: 1006 мм

Длина ствола: 508 мм

Вес, пустой / с полным магазином 30 патронов: 3.77 кг / 4.47 кг

Емкость магазина: 20 или 30 патронов

Темп стрельбы: 800 выстрелов в минуту

Дульная скорость пули: 975 м/с

Максимальная эффективная дальность огня: 550 метров

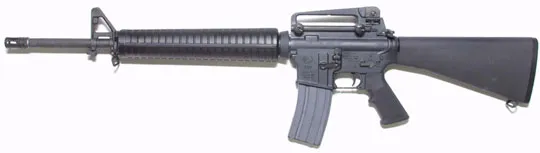

История создания и принятия на вооружение второй по распространенности в мире (после автомата Калашникова) штурмовой винтовки M16 заслуживает отдельной толстой книги. На самом деле, такие книги и написаны, но на русском они будут изданы еще не скоро, потому я и приведу здесь насколько возможно краткую историю этой винтовки. Итак.

* 1948. Служба оперативных исследований Армии США (U.S. Army's Operations Research Office - ORO) начинает исследование эффективности стрелкового оружия. Эти исследования завершаются в начале 1950х годов выводом о желательности перехода от оружия калибра .30 (7.62мм) к оружию калибра .22 (5.56мм), имеющему возможность ведения автоматического огня, высокую скорость пули и эффективную дальность не менее 300 метров.

* 1953 - 1957. Министерство Обороны (МО) США проводит следующий исследовательский проект под кодовым названием "Project SALVO", который приводит к примерно аналогичным результатам. На основе полученных выводов МО США начинает программу SPIW (Special Purpose Infantry Weapon), в рамках которой должно быть разработано перспективное стрелковое оружие, стреляющие малокалиберными высокоскоростными стрелками и 30-40мм гранатами.

* 1957. Представители Армии США обращаются к компании Armalite Division of the Fairchild Aircraft Corp с предложением разработать автоматическую винтовку .22 (5.56мм) калибра, с малой массой, способную на дальности в 500 метров пробить стандартную армейскую каску. Юджин Стонер (Eugene Stoner), конструктор фирмы Armalite, начинает разработку новой винтовке на базе своей более ранней разработки, винтовки, AR-10 калибра 7.62мм. Одновременно с этим инженеры фирм Sierra Bullets и Remington, в содружестве с Armalite, начинают разработку нового боевого патрона калибра 5.56мм на базе охотничьих патронов .222 Remington и .222 Remington Magnum. Новый патрон поначалу получает название .222 Remington Special, а окончательное его обозначение - .223 Remington (5.56x45 мм).

* 1958. Первые винтовки фирмы Armalite, обозначенные AR-15, передаются для испытаний Армии США. В ходе испытаний выявляется ряд проблем с надежностью и точностью стрельбы.

* 1959. В конце года родительская компания фирмы Armalite, Fairchild Co, неудовлетворенная ходом разработки винтовки AR-15, продает все права на ее конструкцию компании Colt's Patent Firearms Manufacturing Company.

* 1960. Стонер покидает фирму Armalite и переходит работать в Colt. В этом же году Colt демонстрирует винтовки AR-15 заместителю начальника штаба ВВС США генералу Кертису ЛеМэю. Под впечатлением от демонстрационных стрельб ЛеМэй выражает желание закупить 8 000 винтовок AR-15 для службы безопасности Стратегического Воздушного Командования ВВС США (US AF Strategic Air Command security forces) для замены устаревших карабинов M1 и M2.

* 1962. Агентство по перспективным исследованиям МО США (Advanced Research Projects Agency - ARPA) закупает 1000 винтовок AR-15 у фирмы Colt и направляет их в Южный Вьетнам для проверки в условиях реальных боевых действий. Войска Южного Вьетнама поначалу используют новое оружие весьма успешно.

* 1963. Фирма Colt получает контракт на производство 85 000 винтовок для Армии США (под обозначением XM16E1) и еще на 19 000 винтовок - для ВВС США (M16). Винтовка M16 была ничем иным как исходной AR-15 с соответствующей маркировкой (Property of US Govt - Собственность Правительства США и т.п.). Винтовка XM16E1 отличалась от AR-15/M16 наличием досылателя затвора ("forward assist"), имевшего вид большой кнопки на правой стороне ствольной коробки. Данная покупка считалась "одноразовой" и предназначалась для различных элитных подразделений, вроде "Зеленых беретов" и Рейнджеров, в качестве временной меры перед принятием на вооружение систем SPIW.

* 1964. ВВС США официально принимают на вооружение винтовку M16. В этом же году Армия США принимает винтовку XM16E1 в качестве оружия ограниченного стандарта, для заполнения временной (как тогда считалось) ниши между снятой с производства 7.62мм винтовкой M14 и грядущим оружием, создаваемым по программе SPIW (эта программа закончилась провалом).

* 1966. Фирма Colt получает правительственный контракт на поставку 840 000 винтовок, на общую сумму в почти 92 миллиона долларов США.

* 1967. 28 февраля этого года Армия США официально принимает на вооружение винтовку XM16E1 под обозначением "US Rifle, 5.56mm, M16A1".

* 1965 - 1967. Опыт эксплуатации винтовок М16А1 Американскими войсками во Вьетнаме начинает приносить первые печальные плоды. Большое число отказов винтовок в боевых условиях приводит к значительным человеческим потерям среди американских солдат. Тому было несколько взаимосвязанных причин. Во первых, при создании патронов для М16 использовался порох типа IMR фирмы Dupont, но Армия США, из соображений экономии, при производстве патронов заменила его на стандартный порох, использовавшийся при снаряжении патронов 7.62x51mm NATO. Этот порох, в отличие от IMR, давал значительно больший процент нагара, который оседал в газоотводной системе, затворной группе и ствольной коробке винтовки M16. В сочетании с отказом от хромирования затворной группы и канала ствола и влажным климатом Юго-Восточной Азии это приводило к быстрому засорению механизмов винтовки с последующими отказами, выражавшимися зачастую в застревании стреляной гильзы в патроннике. Все бы было и ничего, если бы винтовки подвергались регулярной чистке. Но в результате хитрого маркетингового хода фирмы Кольт, заявлявшей что винтовка М16 практически не требует чистки и обслуживания, при их первоначальных закупках Армия США не заказала комплектов для чистки оружия - опять таки для экономии. Кроме того, солдаты не получали нужного обучения по уходу за винтовкой. Результат такой экономии оказался поистине плачевным.

* 1967 - 1970. По результатам расследования, проведенного комиссией при Конгрессе США, принимается ряд срочных мер по исправлению ситуации. Во первых, тип пороха в патронах меняется на более "чистый", дающий гораздо меньше нагара. Во вторых, затворная группа, патронник и канал ствола начинают хромировать, что повышает коррозионную стойкость деталей и облегчает их чистку. В третьих, срочно закупаются комплекты для чистки оружия, а в действующих войсках начинается широкая программа обучения солдат чистке и уходу за винтовкой, в рамках которой издаются широко известные наставления по уходу за оружием в виде комиксов (щелкнув по этой ссылке, можно увидеть обложку этих комиксов - файл 55 Кб, откроется в отдельном окне). Примерно к 1970му году штатные 20-патронные алюминиевые магазины в войсках начинают заменять на 30-патронные, для того чтобы уровнять М16 по этому показателю с советскими и китайскими автоматами Калашникова.

* 1977 - 1979. По результатам комплексных испытаний единым патроном для армий стран NATO становится улучшенный вариант патрона 5.56x45mm, разработанный бельгийцами из Фабрик Националь (FN) под обозначением SS109. Этот патрон изначально был создан вместе с ручным пулеметом FN Minimi, и имел несколько более тяжелую пулю с комбинированным сердечником из стали и свинца. Начальная скорость пули несколько уменьшилась по сравнению с исходным американским патроном М193, однако эффективность на больших дальностях возросла за счет более высокого баллистического коэффициента пули. Пуля SS109 требовала для своей стабилизации в полете более крутого шага нарезов - вместо шага 1:12 (1 оборот на 12 дюймов - 305 мм), шаг нарезов для SS109 пришлось сократить до 1:7 (1 оборот на 7 дюймов - 178 мм). При этом из новых стволов можно было спокойно стрелять старыми (легкими) пулями, при некотором ухудшении точности стрельбы. Стрельба новыми (тяжелыми) пулями из старых стволов приводила к существенному падению точности и кучности стрельбы.

* 1981. Colt разрабатывает вариант винтовки M16A1, адаптированный под патрон SS109 / 5.56mm NATO, и передает его на испытания Армии США под обозначением M16A1E1. Эта винтовка отличалась от M16A1 более толстым и тяжелым стволом с шагом нарезов 1:7, улучшенными прицельными приспособлениями, новым цевьем и прикладом, а также заменой режима непрерывного огня (очередями) на режим с отсечкой очереди после 3х выстрелов.

* 1982. Винтовка M16A1E1 получает официальное обозначение "US Rifle, 5.56mm, M16A2".

* 1983. Корпус Морской пехоты (КМП) США принимает на вооружение M16A2.

* 1985. Армия США принимает на вооружение M16A2 взамен М16А1.

* 1988. Компания FN Manufacturing Co, американское подразделение бельгийского концерна FN Herstal, становится основным поставщиком винтовок M16A2 для Вооруженных Сил США. Компания Colt продолжает производство винтовок типа AR-15 / M16 только для гражданского и полицейского рынков, а также на экспорт.

* 1994. На вооружение ВС США поступают самые последние варианты винтовки М16: это винтовки M16A3 и M16A4, имеющие так называемые "плоские" ("flat top") ствольные коробки, у которых интегральная рукоятка для переноски заменена на направляющую типа Picatinny, предназначенную для установки самых разных прицельных приспособлений, в том числе и съемной рукоятки для переноски с прицельными приспособлениями по типу М16А2. В остальном винтовка M16A4 идентична M16A2, тогда как M16A3 отличается еще и тем, что вместо отсечки по 3 выстрела она имеет режим огня очередями любой длины (как на М16А1). Два других варианта М16 - карабины M4 и M4A1, описаны в отдельной статье на этом же сайте.

В целом следует признать, что уже к началу 1970х годов винтовка М16 являлась полноценным боевым оружием, имеющим целый ряд существенных достоинств (ну и недостатки, разумеется, у нее тоже были). По сравнению с главным противником М16 на мировой арене - автоматом Калашникова (АКМ), М16 имела большую точность и кучность стрельбы одиночными выстрелами, была более комфортна и удобна в обращении. С другой стороны, М16 требовала гораздо более тщательного ухода, более качественных боеприпасов. По надежности в особенно тяжелых условиях (загрязнение, запыление) АКМ также превосходил М16. Одним из главных достоинств конструкции Стонера, однако же, надо признать ее исключительную гибкость. Благодаря модульности конструкции, фактически состоящей из двух крупных модулей - "верхнего" (верхняя часть ствольной коробки, ствол, газоотвод, цевье, прицельные приспособления, затворная группа) и "нижнего" (нижняя часть ствольной коробки, ударно-спусковой механизм, буфер с возвратной пружиной, пистолетная рукоятка, приклад), обеспечена возможность очень быстрой реконфигурации винтовки. Так, на одну соответствующую стандартам "нижнюю" часть можно установить верхние части со стволами самой разной длины (от 250 до 610 мм), калибра (.22LR, 7.62x39мм, 9x19мм, 10мм Auto, .50AE и многих других, не считая родного 5.56х45мм), с интегральной или съемной рукояткой для переноски. Особенно это существенно для потребителей на гражданском и полицейском рынках.

Кроме ВС США, винтовки М16 армейского образца используются в полиции США (например, полиция Лос-Анджелеса (LAPD) использует списанные из Армии винтовки), эти же винтовки широко поставляются на экспорт. Их используют многие элитные подразделения других стран, такие как британские SAS или австралийские рейнджеры. Значительное количество М16 имеется на вооружении в Израиле. Одно время винтовки М16 производились по лицензии на Филиппинах и в Южной Корее. В настоящее время канадская компания Diemaco производит лицензионные варианты М16 под обозначениями С7 и С8 для Канадских Вооруженных сил и на экспорт.

Гражданские и полицейские модификации винтовки AR-15 производятся под самыми разными обозначениями десятками фирм на территории США, в частности такими как Armalite, Bushmaster, Colt, Hesse, Les Baer, Olympic Arms, Wilson Combat, и многими другими. Кроме того, клоны AR-15 производятся в Китае на государственных предприятиях NORINCO под обозначениями "Model 311" (только самозарядная) и "CQ" (с возможностью автоматического огня).

Техническое описание.

Винтовки серии M16 / AR-15 представляют собой автоматическое или полуавтоматическое оружие с воздушным охлаждением ствола, питанием из отъемных коробчатых магазинов и автоматикой на основе газового двигателя. Огонь это оружие всегда ведет с закрытого затвора.

Газоотводная автоматика конструкции Юджина Стонера не имеет газового поршня в его традиционном понимании. Пороховые газы отводятся через отверстие в стенке ствола и по газовой трубке из нержавеющей стали отводятся внутрь ствольной коробки. Задний конец газовой трубки перед выстрелом входит в специальный насадок ("gas key"), установленный сверху на затворной раме. В момент выстрела пороховые газы проходят по газовой трубке и через насадок попадают в полость внутри затворной рамы. Эта кольцевая полость расположена вокруг хвостовика затвора и с передней стороны ограничена утолщенной частью затвора, а с задней - стенкой затворной рамы. Давление газов внутри этой полости заставляет затворную раму начать движение назад, относительно изначально неподвижного затвора. Это движение при помощи фигурного паза в затворной раме и входящего в него ведущего штифта на затворе поворачивает затвор, выводя его боевые упоры (числом 7) из зацепления с хвостовиком ствола. После расцепления затвора со стволом вся затворная группа (затвор и затворная рама) продолжают движение назад под действием остаточного давления газов в патроннике и благодаря инерции этих частей. При этом движении из ствола извлекается и выбрасывается наружу стрелянная гильза и сжимается возвратная пружина, расположенная в прикладе. Под воздействием возвратной пружины затворная группа возвращается вперед, подавая в ствол новый патрон и в конце движения запирая ствол поворотом затвора. По израсходовании всех патронов в магазине затворная группа автоматически остается в заднем положении благодаря наличию в механизме затворной задержки, включаемой автоматически подавателем магазина, а выключаемой вручную, при помощи кнопки на левой стороне ствольной коробки. Рукоятка взведения "Т"-образная, расположена в задней части ствольной коробки над прикладом, и не двигается при стрельбе. Начиная с ХМ16Е1 / М16А1 винтовки имеют на правой стороне ствольной коробки досылатель затвора, предназначенный для ручного закрытия затвора, если усилия возвратной пружины для этого не хватает (например, засорился патронник). Досылатель имеет вид кнопки с собачкой на противоположном конце, взаимодействующей с насечками на правой стороне затворной рамы. Окно для выброса гильз закрывается подпружиненной пылезащитной шторкой, автоматически открывающейся при взведении затвора. Кроме того, начиная с М16А2 позади окна для выброса гильз появился выступ-отражатель, предназначенный для обеспечения возможности комфортной стрельбы с левого плеча. Интересно, что для М16А1, не имевшей такого приспособления, в Армии США существовал специальный съемный отражатель, устанавливавшийся при необходимости на оружие за пару минут.

Ударно-спусковой механизм курковый, достаточно простой по конструкции, и ведущий свою родословную от дробового ружья Браунинга Auto-5. Режимы работы УСМ выбираются при помощи трехпозиционного (на боевом оружии) или двухпозиционного (на гражданском) переключателя, расположенного на ствольной коробке слева, над пистолетной рукояткой. Положения переключателя для боевого оружия: "safe" (предохранитель), "semi" (одиночные выстрелы), "auto" (автоматический огонь, М16А1) или "burst" (огонь с отсечкой по 3 выстрела, М16А2).

Ствольная коробка выполнена из двух половин, верхней и нижней (upper receiver, lower receiver). Обе половины выполнены станочной обработкой из алюминиевых кованных заготовок (некоторые коммерческие модели имеют ствольные коробки литые из алюминия). Соединение двух половин происходит при помощи двух поперечных штифтов - переднего (поворотного - pivot pin) и заднего (разборочного - takedown pin). Для неполной разборки задний штифт выдавливается слева направо при помощи любого подходящего предмета, в том числе - патрона, а затем ствольная коробка "переламывается" вокруг переднего штифта, после чего из нее можно извлечь затворную группу и рукоятку для заряжания, и произвести осмотр и чистку оружия. Для дальнейшей разборки передний штифт выдавливается аналогичным образом и ствольная коробка разбирается на две части.

Фурнитура винтовки (цевье, пистолетная рукоятка, приклад) выполнены из ударопрочного пластика черного цвета. Цевье на М16А1 и боле ранних винтовках - треугольного поперечного сечения, из двух невзаимозаменяемых половин, левой и правой. На М16А2 цевье круглого сечения, из двух взаимозаменяемых половин, верхней и нижней. Внутри цевье имеет алюминиевые теплозащитные вкладыши. Приклад у М61А2 несколько длиннее, чем у М16А1. В затыльнике приклада имеется дверца, закрывающая отсек для принадлежностей для чистки и ухода за оружием. Винтовка комплектуется съемным винтовочным ремнем. Пламегасители на самых ранних моделях М16 - трехщелевые, с открытыми вперед щелями, на М16А1 - четырехщелевые, с закрытыми спереди щелями, на М16А2 - пятищелевые. На пламегаситель моет устанавливаться штык-нож модели М7 или М9. На винтовках М16А1 и М16А2 возможна установка 40мм однозарядного гранатомета M203. Гранатомет устанавливается под стволом винтовки вместо штатного цевья, для стрельбы из него на винтовку также ставятся специальные дополнительные прицельные приспособления.

Прицельные приспособления на М16А1 включают в себя круглую мушку на основании газовой камеры, закрытую с боков двумя "ушами". Диоптрический целик перекидной, L-образный, рассчитан на дальности в 250 и 400 метров, и расположен в рукоятке для переноски. Мушка имеет возможность регулировки по высоте, а целик имеет механизм введения боковых поправок (только для приведения оружия к нормальному бою). На М16А2 мушка в целом аналогична мушке М16А1, однако имеет прямоугольное сечение. Целик также диоптрический, перекидной, однако поправки на дальность вводятся при помощи барабанчика под целиком, а две апертуры рассчитаны на разные условия стрельбы - при хорошей освещенности (меньшая) и при малой освещенности (большая). На М16А2 и М16А3 вместо интегральной рукоятки выполнена направляющая для крепления различных прицельных приспособлений типа Picatinny (MilStd -1913). При необходимости на эту направляющую может быть установлена съемная ручка для переноски с прицельными приспособлениями, идентичными винтовке М16А2.

Питание патронами осуществляется из коробчатых двухрядных магазинов. Первоначально магазины были алюминиевые, на 20 патронов, позже появились алюминиевые и стальные магазины на 30 патронов. Кроме того, существует значительный выбор магазинов различной емкости, производимых для коммерческой продажи - от 7 и 10-патронных для гражданского оружия, до 40-патронных коробчатых и 100-120 патронных барабанных (включая 100-патронные двойные барабаны Beta-C американского производства и 120-патронные барабаны китайского производства).

Тип: газоотводный, запирание поворотом затвора

Калибр: 5.56x45 / .223 Rem (в дальнейшем возможны и другие калибры)

Вес без патронов: 3.3 кг (стандартный вариант)

Длина: 716 мм со сложенным прикладом, 947 мм с полностью разложенным прикладом (стандартный вариант)

Длина ствола: 318, 368, 406 и 457 мм

Емкость магазина: 30 патронов

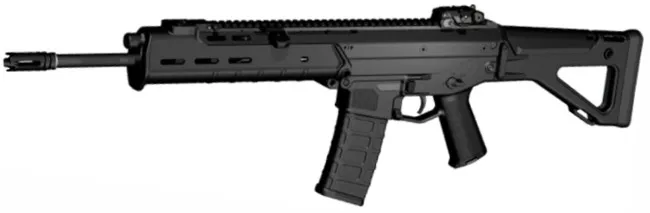

Винтовка MAGPUL Masada / Bushmaster ACR - Adaptive Combat Rifle разработана американской компанией Magpul Industries, ранее занимавшейся разработкой и выпуском аксессуаров для стрелкового оружия. Работа над новой модульной системой, ориентированной в первую очередь на гражданский и полицейский рынки, была начата в 2006 году. В 2007 году были показаны первые прототипы винтовки MAGPUL Masada, а в начале 2008 года было объявлено, что лицензия на серийный выпуск новой винтовки передана другой американской компании - Bushmaster, которая должна к середине 2009 года выпустить в продажу улучшенный и доведенный вариант оружия под обозначением ACR - Adaptive Combat Rifle. Несомненно, что на концепцию винтовки MAGPUL Masada / Bushmaster ACR заметное влияние оказала армейская система SCAR. Предполагается, что на базе гражданской версии Bushmaster ACR в дальнейшем будет создан и армейский вариант (имеющий возможность ведения автоматического огня), а также появятся варианты оружия под другие промежуточные патроны, в том числе 7.62х39. Кроме того, компания Magpul Industries в настоящее время (2008 год) ведет разработку увеличенного варианта этой винтовки под патрон 7.62х51 НАТО под обозначением Masoud, однако данных о том, когда стоит ожидать появления серийных образцов, пока нет.

Винтовка MAGPUL Masada / Bushmaster ACR имеет модульную конструкцию, основой которой является ствольная коробка из алюминиевого сплава. Снизу к ней при помощи штифтов крепится полимерный корпус ударно-спускового механизма, объединенный с приемником магазинов и пистолетной рукояткой. Стволы быстросменные. Газоотводная автоматика с ручным регулятором, газовый поршень с коротким рабочим ходом и штоком-толкателем установлен на каждом отдельном стволе и при неполной разборке составляет со стволом отдельный модуль. Запирание ствола осуществляется поворотным затвором с 8 радиальными боевыми упорами, затворная группа вместе с возвратной пружиной также образуют отдельный модуль. Ударно-спусковой механизм в сборе с предохранителем выполнен в отдельном корпусе, вставляемом в полимерный "нижний" модуль ствольной коробки. Винтовка может комплектоваться прикладами различных типов - складными вбок и регулируемыми по длине (телескопическими) или нескладными регулируемыми ("снайперского" типа). Все органы управления оружием (предохранитель, кнопка защелки магазина, рычаг останова затвора) продублированы на обеих сторонах оружия, рукоятка взведения затвора также может быть переставлена на любую сторону согласно предпочтениям стрелка. Для установки прицельных приспособлений используется направляющая типа Picatinny rail, выполненная зацело со ствольной коробкой. Дополнительные направляющие того же типа могут устанавливаться на цевье оружия.

Калибр: 5.56x45 мм NATO

Тип автоматики: газоотводный, запирание поворотом затвора

Длина: 694 мм

Длина ствола: 400 мм

Вес: 3.6 кг без патронов в стандартной конфигурации; 4.6 кг с 40мм гранатометом

Магазин: 30 патронов (любые магазины стандарта NATO / STANAG)

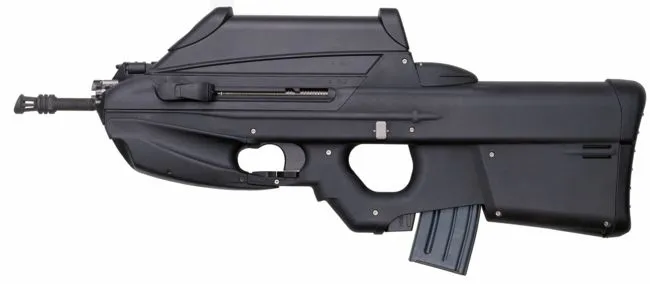

Модульная система F2000 разработана фирмой Fabrique Nationale Herstal и впервые представлена публике в 2001 году, а начало разработки датируется первой половиной 1990х годов. Основными особенностями F2000 являются, помимо ставших уже традиционными схемы буллпап и модульной конструкции, еще и полная "двусторонность" оружия, достигаемая не только расположением органов управления так, что их можно достать любой рукой, но и выбросом стреляных гильз не вбок, а вперед, что позволяет стрелять из винтовки с любого плеча без необходимости в каких либо изменениях в механизме оружия.

В настоящее время (начало 2007 года) оружие серии F2000 интенсивно продвигается на мировом рынке оружия, эти винтовки уже состоят на вооружении армии Словакии и сил специальных операций Бельгии.

Основу системы составляет штурмовая винтовка F2000. Она построена по традиционной схеме автоматики с газовым приводом и запиранием ствола поворотом затвора. Затвор также вполне традиционной конструкции, с 7 боевыми упорами, запирается за казенную часть ствола. Ключевая особенность механизма - в отсутствии в нем традиционного эжектора, выбрасывающего стреляную гильзу за пределы ствольной коробки. Вместо нее у казенной части ствола расположена качающаяся пластиковая деталь - направляющая, а в корпусе оружия справа от ствола выполнен трубчатый канал для вывода гильз с последующим выбросом их из оружия в районе дульной части ствола.

После выстрела затвор, удерживая на своем зеркале стреляную гильзу при помощи зуба экстрактора, отходит назад. При этом пластиковая направляющая для стреляных гильз поворачивается назад, перекрывая пустой гильзе путь обратно в патронник. На пути вперед нижние выступы затвора подхватывают из магазина новый патрон, а стрелянная гильза, все еще удерживаемая на зеркале затора экстрактором, наезжает на качающуюся направляющую, и отводится вверх от линии канала ствола, в трубку для удаления гильз. При этом при движении затвора вперед направляющая поворачивается, отводя донце стреляной гильзы от затвора и освобождая новому патрону место на зеркале затвора и путь в патронник. Стреляные гильзы из трубки удаляются через отверстие в передней части оружия вперед, под собственным весом или путем вытеснения их следующими гильзами. Специальная конструкция входа в трубку гильзоотвода не допускает попадания гильз обратно в ствольную коробку. Для устранения задержек при стрельбе и для осмотра оружия над казенной частью ствола на оружии выполнена откидная подпружиненная крышка.

Режимы огня - одиночными выстрелами и автоматический. Переводчик режимов огня находится внутри спусковой скобы, а предохранитель - непосредственно под ней. Корпус F2000 выполнен из полимера в компоновке булл-пап. Рукоятка заряжания находится на левой стороне оружия. Цевье F2000 изготовлено также из пластика и является легкосъемным. Вместо него могут устанавливаться: цевье со встроенным лазерным целеуказателем; цевье со встроенным фонарем; подствольный 40мм гранатомет разработки FN Herstal; подствольный "нелетальный" модуль М303, стреляющий капсулами с краской или слезоточивым газом при помощи сжатого газа, запасенного в небольшом баллоне. Кроме того, в будущем возможна установка и иных модулей, разработанных в соответствии с требованиями конкретного заказчика.

На верхней поверхности корпуса F2000 расположена направляющая типа Picatinny rail для установки прицельных приспособлений. Стандартно F2000 комплектуется оптическим прицелом с увеличением 1.6Х и широким полем зрения, однако он может быть быстро заменен на любой другой прицел (в том числе и ночной), имеющий соответствующие крепления. На верхней поверхности штатного оптического прицела выполнены открытые резервные мушка и целик.

Вместо прицела на F2000 может устанавливаться специальный компьютеризированный модуль управления огнем, включающий в себя лазерный дальномер и баллистический вычислитель. Основываясь на данных о дальности до цели, полученных при помощи лазерного дальномера, вычислитель выдает данные для наведения оружия по углу места в поле зрения прицела, при этом используется простейшая система индикации из двух светодиодов - красного и зеленого. Стрелок, меняя положение оружия в вертикальной плоскости, следит за светодиодами: горит красный - нужно продолжать наведение по вертикали, горит зеленый - стволу придано требуемое для стрельбы возвышение и можно стрелять в цель. Наведение гранатомета по азимуту (в горизонтальной плоскости) осуществляется обычным образом, по меткам оптического прицела. Такая система заметно повышает точность стрельбы 40мм гранатами на средние и большие дальности, при этом модуль наведения имеет относительно несложное устройство и, как следствие, высокую надежность при разумной цене.

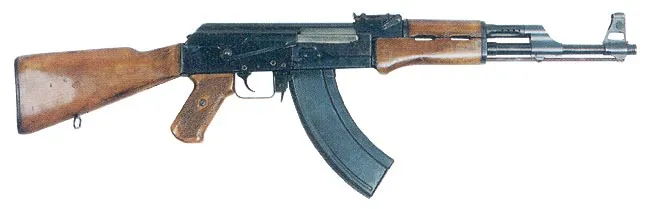

Здесь хотелось бы немного от себя. Дело в том, что АК-47 сейчас является, фактически, анахронизмом, который остался в строю разве что где-то в глубоко "третьем" мире. Основным оружием отечественной армии сейчас является АК-74, созданный на 27 лет позже и под другой (5,45х39мм) патрон. Так же, существует современный АК-103, под тот же патрон (7,62х36мм), что и оригинал, который в 2006 году массово купила армия Венесуэллы, то есть это, все же, наиболее вероятная модель. Впрочем, информацию я все равно дам по "сорок седьмому", поскольку он указан в игре, букве которой я следую :).

Калибр: 7.62x39 мм

Длина: 870 мм

Длина ствола: 415 мм

Вес с пустым магазином: АК: 4,3 кг, АКМ: 3,14 кг

Емкость магазина: 30 патронов

Темп стрельбы: 600 выстрелов/мин

История появления на свет автомата Калашникова началась в конце 1942 года, когда советские войска захватили на Волховском фронте первые образцы германских автоматических карабинов (автоматов) MKb.42(H) под промежуточный патрон 7.92х33. Летом 1943 года на совещании в НКО по результатам изучения трофейного автомата MKb.42(H) и американского карабина M1 было принято решение о необходимости срочной разработки своего комплекса оружия под промежуточный патрон, обеспечивавшего пехоте возможность эффективного ведения огня на дальностях порядка 400 метров (за пределами возможностей пистолетов-пулеметов). Разработка нового комплекса была начата, разумеется, с создания нового патрона, и уже в ноябре 1943 года всем организациям, занимающимся разработкой стрелкового оружия, были разосланы чертежи и спецификации нового патрона, разработанного конструкторами Семиным и Елизаровым. Этот патрон имел бутылочную гильзу длиной 41мм и снаряжался остроконечной пулей калибром 7.62мм и массой 8 грамм со свинцовым сердечником. Разработки оружия под новый патрон были начаты по нескольким направлениям - автомат, самозарядный карабин и карабин с ручной перезарядкой. В середине 1944 года комиссия по испытаниям отобрала для дальнейшей отработки автомат конструкции Судаева, получивший индекс АС-44. По результатам его доработки было принято решение о выпуске малой серии и проведении войсковых испытаний, которые прошли весной-летом 1945 года как в группе советских войск в Германии, так и в ряде частей на территории СССР. Общий опыт испытаний оказался положительным, однако войска высказали твердое требование по снижению массы автомата. В результате было принято решение провести еще один тур испытаний в начале 1946 года.

Здесь на сцену и выходит сержант Калашников. После ранения в 1942 году он в ходе лечения разработал пистолет-пулемет оригинальной конструкции, и в результате был направлен для продолжения службы на Научно-испытательный полигон стрелкового и минометного вооружения (НИПСМВО) в городке Щурово, неподалеку от Москвы. Здесь Калашников в 1944 году разработал самозарядный карабин, в конструкции которого прослеживалось явное влияние американской винтовки M1 Garand, а с объявлением конкурса на автомат Калашников включился и в него. В ноябре 1946 года проект Калашникова был, в числе некоторых других, одобрен для изготовления опытных образцов, и Калашников был откомандирован в Ковров, на завод №2 для непосредственно изготовления опытных автоматов. Первый автомат Калашникова, известный как АК-46, имел автоматику с коротким ходом расположенного над стволом газового поршня и поворотным затвором по типу Гарандовского. Автомат также имел конструкцию с разъемной ствольной коробкой, и раздельные предохранитель и переводчик режимов огня на левой стороне оружия. В декабре 1946 года автомат Калашникова АК-46 вышел на испытания, где его главными конкурентами стали тульские автоматы Булкина АБ-46 и автомат Дементьева АД. Затем последовал второй тур испытаний, после которого АК-46 был признан комиссией непригодным для дальнейшей отработки. Невзирая на это решение, Калашников (при поддержке ряда членов комиссии, состоящей из офицеров НИПСМВО, с которыми он проходил службу на полигоне с 1943 года) добился пересмотра решения и получил одобрение на дальнейшую доводку своего автомата.

Вернувшись в Ковров, Калашников принял решение о радикальной переработке своей конструкции, в чем ему активно помогал опытный конструктор Ковровского завода Зайцев. В результате к следующему туру испытаний был фактически создан новый автомат, имевший с АК-46 самое минимальное сходство, но зато получивший значительное сходство с одним из главных конкурентов - автоматом Булкина (сюда попадают затворная рама с жестко присоединенным газовым поршнем, компоновка ствольной коробки и ее крышки, размещение возвратной пружины с направляющей и использование выступа на направляющей возвратной пружины для запирания крышки ствольной коробки). Вообще, все ключевые конструктивные решения нового автомата были позаимствованы у других систем - так, ударно-спусковой механизм был заимствован с минимальными усовершенствованиями у чешской самозарядной винтовки Холека, рычажок предохранителя, являвшийся также пылезащитной крышкой для окна рукоятки затвора был "подсмотрен" у самозарядной винтовки Remington 8 конструкции Браунинга, "вывешивание" затворной группы внутри ствольной коробки с минимальными площадями трения и большими зазорами - у автомата Судаева.

Здесь нужно особо отметить, что в указанный период копирование и заимствование чужих конструктивных решений (в том числе и у прямых конкурентов) не только не возбранялось, но и прямо приветствовалось как испытательной комиссией, так и вышестоящими организациями. В конце концов, вся интеллектуальная собственность (в сегодняшнем понимании) тогда в СССР считалась общей, т.е. принадлежавшей не одному изобретателю, а всему народу (или государству), и соответственно могла использоваться во благо народа и государства кем угодно. Также нужно заметить, что само по себе использование суммы уже проверенных и удачных решений отнюдь не гарантирует успеха результирующего образца - для этого необходима значительная инженерно-конструкторская работа, которая и была проделана Калашниковым и Зайцевым в самые сжатые сроки.

В результате на очередной тур испытаний, проводившийся в декабре 1946 - январе 1947, вышли три автомата - слегка доведенные образцы Дементьева и Булкина и фактически новый автомат Калашникова и Зайцева.

По результатам испытаний ни один образец полностью не удовлетворил тактико-техническим требованиям - автомат Калашникова, будучи наиболее надежным из всех трех, показал недостаточную кучность стрельбы, а единственный автомат, полностью удовлетворивший требованиям по кучности - ТКБ-415 системы Булкина, имел проблемы с надежностью и живучестью ряда деталей. На заседании испытательной комиссии по результатам очередного этапа конкурса в конце концов было принято решение о рекомендации автомата Калашникова к войсковым испытаниям как наиболее надежного, а доведение его до требований ТТТ по кучности стрельбы было отложено на неопределенный срок. Это решение можно считать оправданным с той точки зрения, что в сложившейся на тот момент ситуации Советской армии был бы гораздо полезнее надежный, но не очень точный автомат в ближайшем будущем, чем надежный и точный автомат неизвестно когда.

Производство новых автоматов было решено налаживать на заводе в Ижевске, куда Калашников и был командирован из Коврова в конце 1947 года. Первые партии новых автоматов были собраны в Ижевске в середине 1948 года, а в конце 1949 года по результатам войсковых испытаний новый автомат был принят на вооружение Советской армии в двух вариантах под обозначениями "7.62мм автомат Калашникова АК" и "7.62мм автомат Калашникова со складным прикладом АКС" (для воздушно-десантных войск).

Серийное производство новых автоматов разворачивалось в Ижевске с большими проблемами. Главной проблемой стала ствольная коробка, собиравшаяся из штампованного стального корпуса и массивного фрезерованного вкладыша в передней части при помощи заклепок. Несовершенство технологии приводило к искажениям формы и размеров ствольной коробки и иным проблемам, что, в свою очередь, вызывало большой процент брака. После анализа проблем конструкторами завода было принято казалось бы парадоксальное решение - переход к "устаревшей" технологии фрезерования ствольной коробки из цельной поковки вместо штамповки и клепки будет экономически оправдан из-за резкого снижения количества брака и возвратов автоматов от военной приемки. Новая ствольная коробка была разработана в отделе главного конструктора Ижевского завода, и с 1951 года автоматы АК и АКС стали выпускаться с фрезерованной ствольной коробкой. При этом по ходу производства в конструкцию и технологию выпуска автоматов вносились многочисленные усовершенствования.

Появление в первой половине пятидесятых годов опытного автомата Коробова, превосходившего АК по кучности стрельбы, а также более легкого и дешевого в производстве, повлекло за собой появление в 1955 году новых ТТТ на облегченный автомат. В дальнейшем к этим требованиям добавились требования к созданию максимально унифицированного с автоматом ручного пулемета - оружия поддержки уровня отделения. Конкурсные испытания новых систем прошли в 1957-58 годах и включали в себя достаточно большой спектр образцов из разных КБ. На эти испытания группа Калашникова представила усовершенствованный вариант АК с новой штампованной ствольной коробкой, а также ручной пулемет на его базе. По результатам испытаний в 1959 году на вооружение Советской армии был принят "7.62мм автомат Калашникова модернизированный АКМ", как продемонстрировавший высокую надежность, приемлемые характеристики по точности и кучности стрельбы и "знакомый" как промышленности, так и войскам.

В 1974 году на вооружение Советской Армии принимается 5.45мм стрелковый комплекс, состоящий из автомата АК-74 и ручного пулемета РПК-74, и производство автоматов в СССР АКМ было свернуто. Тем не менее, значительное количество 7.62мм автоматов АКМ до сих пор остается на вооружении различных родов войск Российской армии - мне самому во время службы в Войсках ПВО России в 1997-1998 году приходилось стрелять из штатных 7.62мм автоматов выпуска конца 1960х - начала 1970х годов. Немалое число 7.62мм автоматов находится на вооружении МВД и милиции России.

АК и в последующем АКМ широко поставлялись дружественным СССР странам и режимам, как в виде готового оружия, так и в виде лицензий на производство в купе со всей необходимой документацией и технической помощью. 7.62мм автоматы производились в Албании, Болгарии, Венгрии, ГДР, Египте, Ираке, Китае, Румынии, Северной Корее, Финляндии, а поставлялись в еще большее число стран. Собственно говоря, столь широкое распространение автоматов Калашникова в мире (как правило, количество произведенных автоматов типа АК по всему миру оценивается порядка 90 миллионов штук) в первую очередь определяется политикой СССР, щедро раздававшего автоматы и технологии его производства всем, кто заявлял готовность идти по социалистическому пути или хотя бы бороться с мировым империализмом и колониализмом. В результате такой щедрости в прошлом в настоящее время Россия утеряла значительную часть рынка автоматов, так как сейчас только ленивый в странах бывшего социалистического блока не производит тот или иной вариант автомата Калашникова. Говорить о каком либо нарушении патентных прав здесь не приходится, так как даже без учета неоригинальности конструкции ее возраст превышает все максимальные сроки патентной защиты, а полученный в 1997 году патент на "автомат Калашникова" (мировой патент WO9905467 от 4 февраля 1999г, русский текст патента можно прочесть тут) фактически защищает лишь отдельные решения, воплощенные в автоматах серии АК-74М, но никак не более ранние АК и АКМ.

Гражданские полуавтоматические варианты АК пользуются немалой популярностью как в России (карабины и дробовики серии "Сайга"), так и за рубежом, особенно в США (главным образом из-за раскрученности бренда "Калашников", неприхотливости к патронам и низкой цены).

Один из мифов, связанных с АК, гласит, что Калашников "срисовал" АК с немецкого автомата МР-43, известного также как Stg.44, указывая также, что по некоторым данным Шмайсер работал в Ижевске с 1947 по 1950 годы. Действительно, на первый взгляд, внешняя компоновка АК и МР-43 схожа, как схожа и концепция автоматического оружия под промежуточный патрон. Похожие очертания ствола, мушки и газоотводной трубки обусловлены применением схожего газоотводного двигателя (изобретенного задолго до Шмайссера и Калашникова). Разборка АК и МР-43 различается принципиально: у АК снимается крышка ствольной коробки, у МР-43 откидывается вниз на штифте коробка УСМ вместе с рукояткой управления огнем. Различны также устройство запирания ствола (поворотный затвор у АК против перекоса затвора у МР-43) и ударно-спусковые механизмы. Вполне вероятно, что Калашников знал о МР-43, однако очевидно, что при создании своего автомата он более ориентировался на другие известные образцы и системы (см. выше). Основной заслугой Калашникова (а точнее - всей его команды, занимавшейся разработкой и отладкой автомата), является именно оптимальная компоновка уже известных и проверенных решений в единый образец, отвечающий поставленным требованиям.

Достоинства АК известны всем. Это высокая надежность даже в самых тяжелых условиях эксплуатации, неприхотливость к обслуживанию, простота в использовании и обслуживании, невысокая стоимость в массовом производстве. Недостатки, впрочем. также хорошо известны. Это, в первую очередь, не самая удачная эргономика всего оружия - особенно много заслуженных нареканий вызывает переводчик-предохранитель, неудобный в использовании, а также форма и размеры приклада. Достаточно грубые прицельные приспособления при короткой прицельной линии также не способствуют точности стрельбы, особенно одиночными выстрелами. При этом все указанные недостатки могли бы быть легко устранены если не в АКМ, то уж в АК-74 точно, однако консерватизм военных чинов, да и производителей оказался, к сожалению, непробиваем. В целом, АК можно охарактеризовать как идеальное оружие для уже давно прошедшей Второй (и так и не наступившей, слава богу, Третьей) Мировой войны, что и не удивительно - он создавался на основе свежего и весьма сурового опыта этой войны. Для современных условий ведения локальных войн и конфликтов все семейство АК/АКМ/АК-74 отчасти устарело, но сколько нибудь серьезной замены пока не предвидится - автомат Никонова АН-94 со всей очевидностью АК-74 в войсках не заменит. Впрочем, в защиту АКМ и АК-74 следует сказать, что в существующей Российской армии призывного типа введение потенциально более эффективного автомата вряд ли даст сколько-нибудь существенный эффект, так как для реализации его потенциала потребуется радикально изменить (а главное - повысить) уровень стрелковой подготовки солдат.

Техническое описание автомата АКМ

Автомат Калашникова АКМ является автоматическим оружием с газовым двигателем автоматики, магазинным питанием и воздушным охлаждением ствола.

Основу автоматики составляет газовый двигатель с длинным ходом газового поршня. Ведущим звеном автоматики является массивная затворная рама, к которой жестко присоединен шток газового поршня. Газовая камора расположена над стволом, газовый поршень перемещается внутри съемной газовой трубки со ствольной накладкой. Затворная рама перемещается внутри ствольной коробки по двум боковым направляющим, причем в конструкции предусмотрены значительные зазоры между движущимися частями автоматики и неподвижными элементами ствольной коробки, что обеспечивает надежное функционирование даже при сильном внутреннем загрязнении оружия. Еще один аспект, способствующий надежной работе автоматики в тяжелых условиях - заведомо избыточная в нормальных условиях мощность газового двигателя. Это позволяет отказаться от газового регулятора, и тем самым упростить конструкцию оружия и его эксплуатацию. Ценой такого решения является увеличенная отдача и вибрация оружия при стрельбе, что снижает точность и кучность огня, а также снижает ресурс ствольной коробки, в заднюю стенку которой приходятся удары массивной затворной рамы. Запирание канала ствола осуществляется поворотным затвором на два радиальных боевых упора, входящих в зацепление с элементами вкладыша ствольной коробки. Вращение затвора обеспечивается при взаимодействии выступа на его теле с фигурным пазом на внутренней поверхности затворной рамы. Возвратная пружина с направляющим стержнем и его основанием выполнены в виде единой сборки. Основание стержня возвратной пружины также служит защелкой крышки ствольной коробки. Рукоятка взведения выполнена зацело с затворной рамой, расположена на оружии справа и движется при стрельбе.

Ствольная коробка АКМ - штампованная из стального листа, с приклепанной фрезерованной вставкой в передней ее части. У ранних автоматов АК ствольная коробка была комбинированной из штампованных и фрезерованных элементов, у серийных АК - цельнофрезерованной. На первый взгляд фрезерованная ствольная коробка и штампованная могут быть легко отличены друг от друга по форме выемок над гнездом для магазина. На АК с фрезерованной коробкой это достаточно длинные фрезерованные углубления прямоугольной формы, на АКМ - это небольшие выштамповки овальной формы.

Ударно-спусковой механизм (УСМ) АКМ - курковый, обеспечивает ведение одиночного и автоматического огня. Выбор режимов огня и включение предохранителя осуществляются длинным штампованным рычажком на правой стороне ствольной коробки. В верхнем положении - "Предохранитель" - он закрывает прорезь в ствольной коробке, защищая механизм от попадания грязи и пыли, блокирует движение затворной рамы назад, а также запирает спусковой крючок. В среднем положении он блокирует шептало одиночного огня, обеспечивая автоматический огонь. В нижнем положении шептало одиночного огня освобождается, обеспечивая огонь одиночными выстрелами. В УСМ АКМ, в отличие от АК, дополнительно введен замедлитель срабатывания курка, который при автоматическом огне задерживает спуск курка после срабатывания автоспуска на несколько миллисекунд. Это позволяет затворной раме стабилизироваться в крайнем переднем положении после ее прихода вперед и возможного отскока. На темп стрельбы эта задержка практически не влияет, зато улучшает устойчивость работы оружия.

Дульная часть ствола оружия имеет резьбу, на которую изначально ставилась насадка для стрельбы холостыми патронами, а в ее отсутствие - защитная втулка. На автоматах АКМ с начала шестидесятых годов на эту резьбу стали устанавливать компенсатор, уменьшающий подброс и увод в сторону ствола при автоматической стрельбе за счет использования давления вырывающихся из ствола пороховых газов на нижний выступ компенсатора. Кроме того, на эту же резьбу может устанавливаться специальный глушитель (прибор для бесшумной и беспламенной стрельбы) ПБС или ПБС-1, используемый в специальных операциях.

Питание автоматов осуществляется из коробчатых магазинов с двухрядным расположением патронов. Штатная емкость магазинов - 30 патронов. Ранние магазины были штампованными из стали, с плоскими стенками. Позже появились штампованные из стали магазины с вертикальными изогнутыми подштамповками на боковинах для увеличения жесткости, а также алюминиевые облегченные магазины. Затем в войсках появились пластиковые магазины характерного грязно-оранжевого цвета. При необходимости в АКМ могут применяться 40-патронные рожки и 75-патронные диски от ручного пулемета РПК.

На ранних автоматах цевье, пистолетная рукоятка и приклад - деревянные, приклад имеет стальной затыльник с крышкой, прикрывающий отсек для принадлежностей для чистки и ухода за оружием. На АКМ гребень приклада был поднят вверх для уменьшения подброса оружия при стрельбе. На части автоматов пистолетная рукоятка изготовлена из фанеры или пластика. АК и АКМ комплектуются штык-ножом в ножнах и ружейным ремнем. Специально разработанные для Воздушно-десантных Войск модификации автоматов АКС и АКМС имели складные приклады, выполненные из стального штампованного профиля. Такие приклады складывались вниз-вперед, под ствольную коробку, принадлежность для таких автоматов носилась отдельно.

Прицельные приспособления автомата состоят из регулируемой (для пристрелки) мушки в намушнике и регулируемого целика, размеченного по дальности до 800 (АК) или 1000 (АКМ) метров. Вариант автомата АКМН имел на левой стороне ствольной коробки специальную планку для крепления кронштейна ночного прицела.
